Uitwisselen Product TS7

Support TopSolid CAD/CAM

Office:      +31 (0)85 - 073 38 00

Helpdesk:  +31 (0)85 - 073 38 08

Office:       nl-info@topsolid.com

Helpdesk    support@topsolid.nl

General:        : https://www.topsolid.com/nl

Support : https://support.topsolid.nl

De telefonische helpdesk is tijdens werkdagen bereikbaar van 08.30 uur tot 17.00 uur.

Leverancier en ontwikkelaar TopSolid

Versie               : 2

Datum              : 22-10-2024

Auteur (s)         : Peter Stuurman

Document         : Uitwisselen product TS7

© 2024, by TopSolid NL

No parts of this book may be reproduced in any form, by print, photo print, microfilm or any other means without written permission from the publisher.

Niets uit deze uitgave mag worden verveelvoudigd en / of openbaar gemaakt door middel van druk, fotokopie, microfilm of op welke andere wijze ook, zonder voorafgaande schriftelijke toestemming van de uitgever

Inhoud

1.    Inleiding. 4

2.    Project Kopieren. 5

3.    Vervangen Werkstuk. 6

3.1  Vervangen van Machined Part (Werkstuk) 6

3.2  Vervangen van Ruw materiaal (Stock) 9

4.    Alternatieven. 17

4.1  Aanpassen Machined Part Setup Document 17

4.2  Laden van een nieuw Machined Part Setup. 20

  5.    Voorbeeld video

In TopSolid 7 wordt veel gebruik gemaakt van verschillende documenten. Voor met bewerken van een product maken we gebruik van:

• Part Document    (het te bewerken product)
• Assembly (kunnen te bewerken producten/ruw materiaal zijn)
• Machined Part Setup (Werkstuk en Ruw material)
• Machining document (werkelijke CAM document)

In dit document wordt beschreven hoe om te gaan met aangepaste modellen, indien het model opnieuw ingeladen moet worden.

Stappen;

1. Kopieer het project
2. Paste in nieuw project
3. Vervang product en/of stock

In het laatste hoofdtsuk laten we de alternatieve methodes zien van uitwisselen van product/stock

Opmerking

Indien bestaande bewerkingen op een nieuw document moeten worden toegepast, is het vaak éénvoudiger om 1 komplete method van de bewerkingen van het originele CAM document te maken en deze Methods los te laten op het nieuwe machining document.

Selecteer daartoe ALLE Bewerkingen è METHODS è CREATE METHOD

• Check ORIGINELE Project in
• Maak kopie van Originele project  (rechtemuis op project naam èCoppy)

Als er gebruikt wordt gemaakt van een project template, dan zal de  map structuur van het nieuwe project worden aangemaakt. (let ook op eventueele referenties)

• Maak een nieuwe folder aan en importeer daarin de het nieuwe  Part en de nieuwe Stock.
• Check alles eventueel in (kan je makkelijk een stapje terug  indien nodig)

De structuur ziet er nu als volgt uit:

In dit hoofdstuk wordt het werkstuk vervangen (Machined Part) vanuit het Maching Document. Dit is de meest gebruikelijke werkwijze:

- Open Machining document

- Open Document waarin van het nieuwe werkstuk

Het originele werkstuk zal nu geopend worden. Tegelijkertijd wordt het REPLACE commando uitgevoerd, waarmee het nieuwe werksrtuk kan worden geselecteerd (daarom moet deze van te voren open staan)

Vaak is het nu voldoende om een aantal keren op de blauwe pijl  te drukken om het part uit te wisselen

Het NIEUWE WERKSTUK wordt nu geplaatst in het part document  ORIGINEEL WERKSTUK.

 In het Maching document zien we nu dat het nieuwe Part geladen wordt.

Het ruw materiaal is echter nog niet aangepast, daar dit machining document naar het originele Machined Part Setup document kijkt.

Dat moet als laatste aangepast worden:

De Stock wordt gedefinieerd in het Machined Part Setup document

- rechtermuis op part è Show Machined Part Setup document

Hierin is te zien dat er naar het originele stock gekeken wordt:

Als je dat niet doet, kan je straks het nieuwe stock niet selecteren

- Sleep Nieuwe Stock Document naar binnen

- Positioneer nieuwe stock (Frame on Frame)

De operations tree zal er nu zo uit zien:

Maak Stock eventueel wat transparanter, opdat goed te zien is wat stock is en wat niet.

In machining document is nu ook het Stock aangepast:

Dit hoofdstuk is bedoeld om inzicht te krijgen waar wat gebeurd. Welke bestanden worden waar gebruikt en/of geladen

In het originele Machined Part Setup document kunnen we de onderdelen (werkstuk en/of stock) die geladen zijn vervangen door de andere parts/assemblies.

• Open Machined Part Setup document

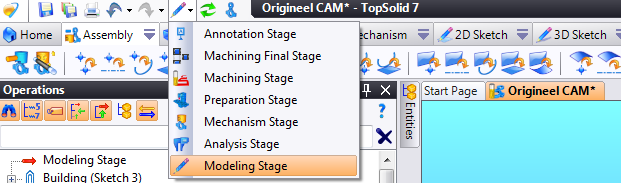

• Ga naar Modelling Stage
• Open Operations Tree

• Open part van nieuwe werkstuk
• Open part van nieuwe Stock

è

Doe hetzelfde voor de inclusion van het Stock

De Stock en de Finish staan nu gelijk goed in de lijst

Ook in de machining file staat nu alles goed. Banen moeten uiteraard nog wel gekoppeld worden aan de bewerkingen

Dit is een iets andere aanpak. We gaan een nieuw machined Part Setup document aanmaken, welke in het Machining document omgewisseld wordt.

• Maak een machined Part Setup document aan van het nieuwe werkstuk en het nieuwe stock
• Maak de nodige Publishings
• Sla document op

• Open nieuwe machined Part Setup document
• edt de INCLUSION van het Machined Part Setup DOCUMENT

Het nieuwe Machined Part Setup document wordt nu geladen. Hierna komt het koppelen van de geometrie en WCS’sen

è

• Ga terug naar MACHINING STAGE
• Ga terug naar CAM CONTEXT

5.    Voorbeeld video

Zie attached video waarin Shape wordt vervangen in het Product van een Template Project om product dat je bijvoorbeeld via een step ontvangen hebt in een Project Template van ons te gebruiken.

Als deze werkwijze u aanspreekt, dan graag met ons contact opnemen om zo'n Project Template samen met ons als Consultancy te maken.
