Stock modification handleiding

Gemaakt door Peter Stuurman, Gewijzigd op Di, 25 Apr, 2023 om 5:17 PM op Peter Stuurman

Doel: om Stock vanuit Verificatie te gebruiken in bestaande of volgende opspanning.

Werkwijze:

Voorwaarde het huidige gebruikte stock moet al wel gefaceteerd stock zijn.

Eventueel omzetten via Edit machined part eventueel dus noodzakelijk.

Exporteer stock:

Importeer stock.

Publish frame.

Plaatsen van stl stock met Inclusion.

Stock modification.

Voordelen:

Nadeel:

Doel: om Stock vanuit Verificatie te gebruiken in bestaande of volgende opspanning

Werkwijze:

Voorwaarde het huidige gebruikte stock moet al wel gefaceteerd stock zijn.

Eventueel omzetten via Edit machined part eventueel dus noodzakelijk.

Exporteer stock: vanuit Verify na lopen van de gewenste berwerkingen tov een bekend Frame normaliter het Frame waar je product op geplaatst is in de Machining (bv frame van de klem).

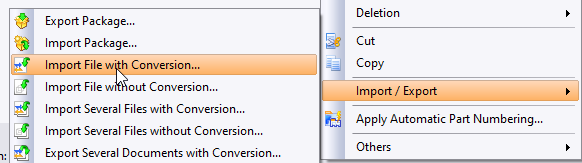

Importeer stock in een part:

Met deze onderstaande opties (geen aanpassing van stl:

Publish frame van het Absolute frame (wat het gekozen Export van Stl frame is)

Plaatsen van stl stock met Inclusion op het juiste plaatsing Frame:

Stock modification om dit stl stock het huidige stock te maken:

Via Additional>Stock modification:

Originele stock moet al Faceted zijn anders niet mogelijk:

Resultaat:

Voordelen:

Wijziging van bewerking voor Stock modification (bv een eerdere Opspanning) hebben geen invloed meer.
Stabieler en sneller werken (vanwege de missende associatieve stock updates

Nadeel:

Bij grote wijziging voor de stock modification zal Stock opnieuw geëxporteerd, geïmporteerd etc. moeten worden om weer een up-to-date stock te krijgen
